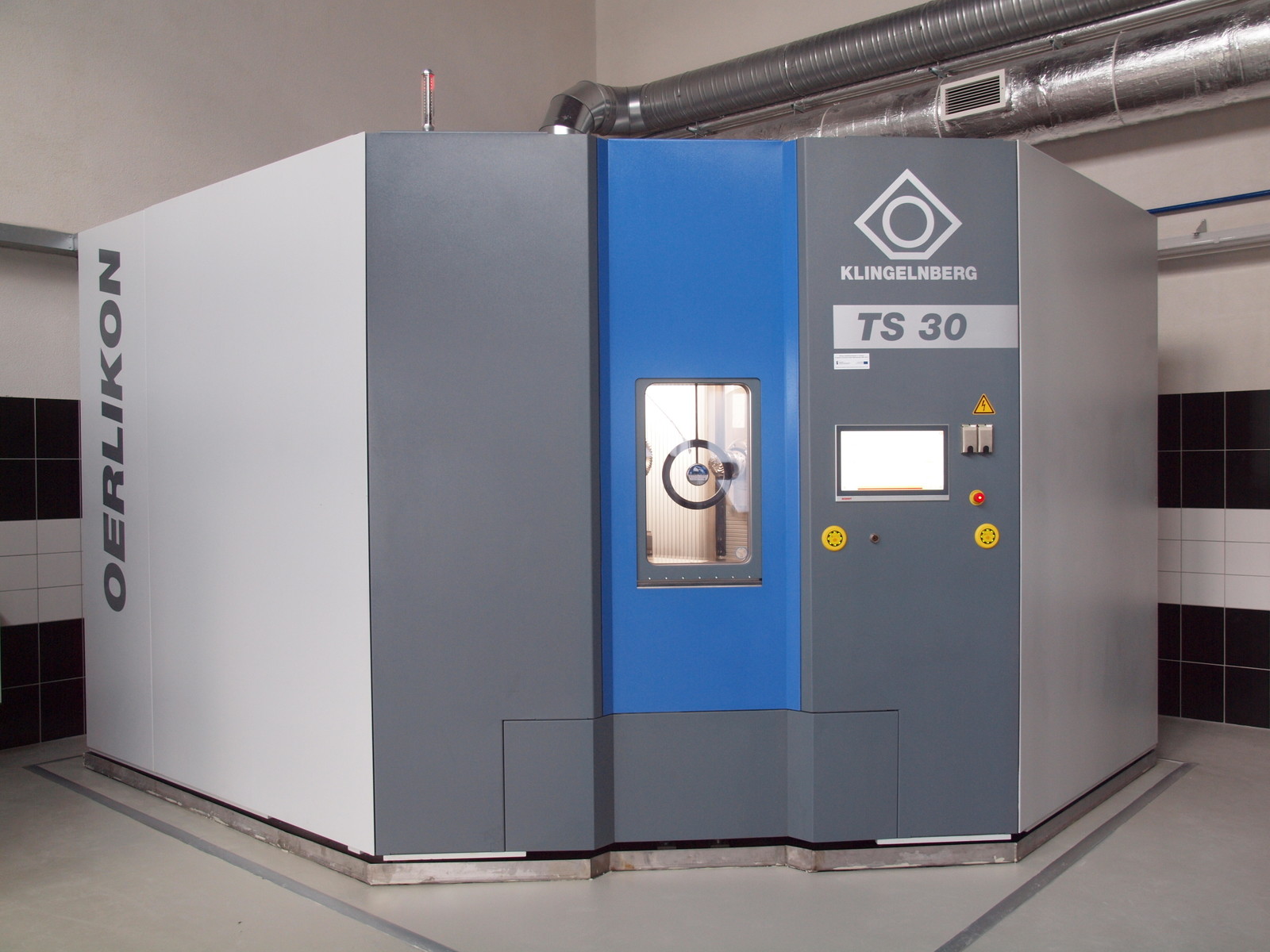

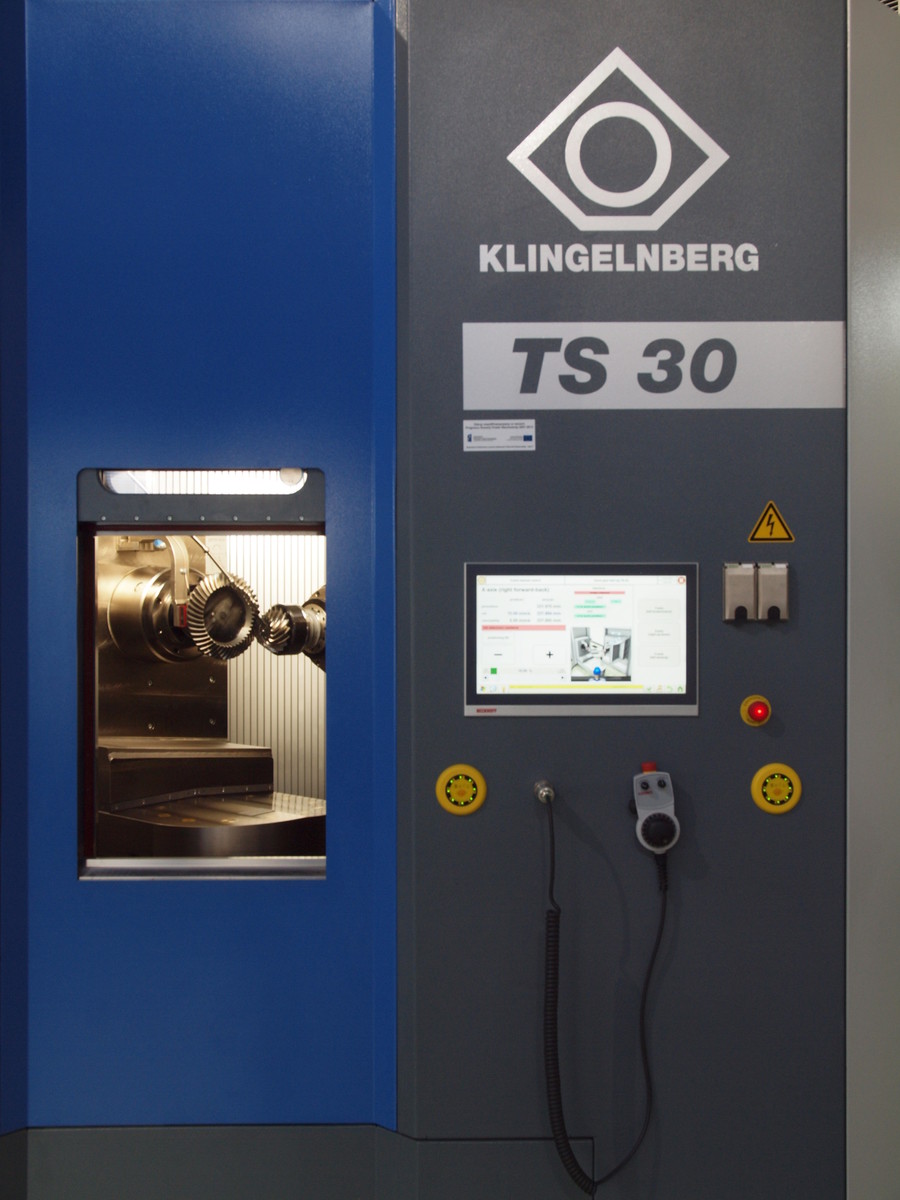

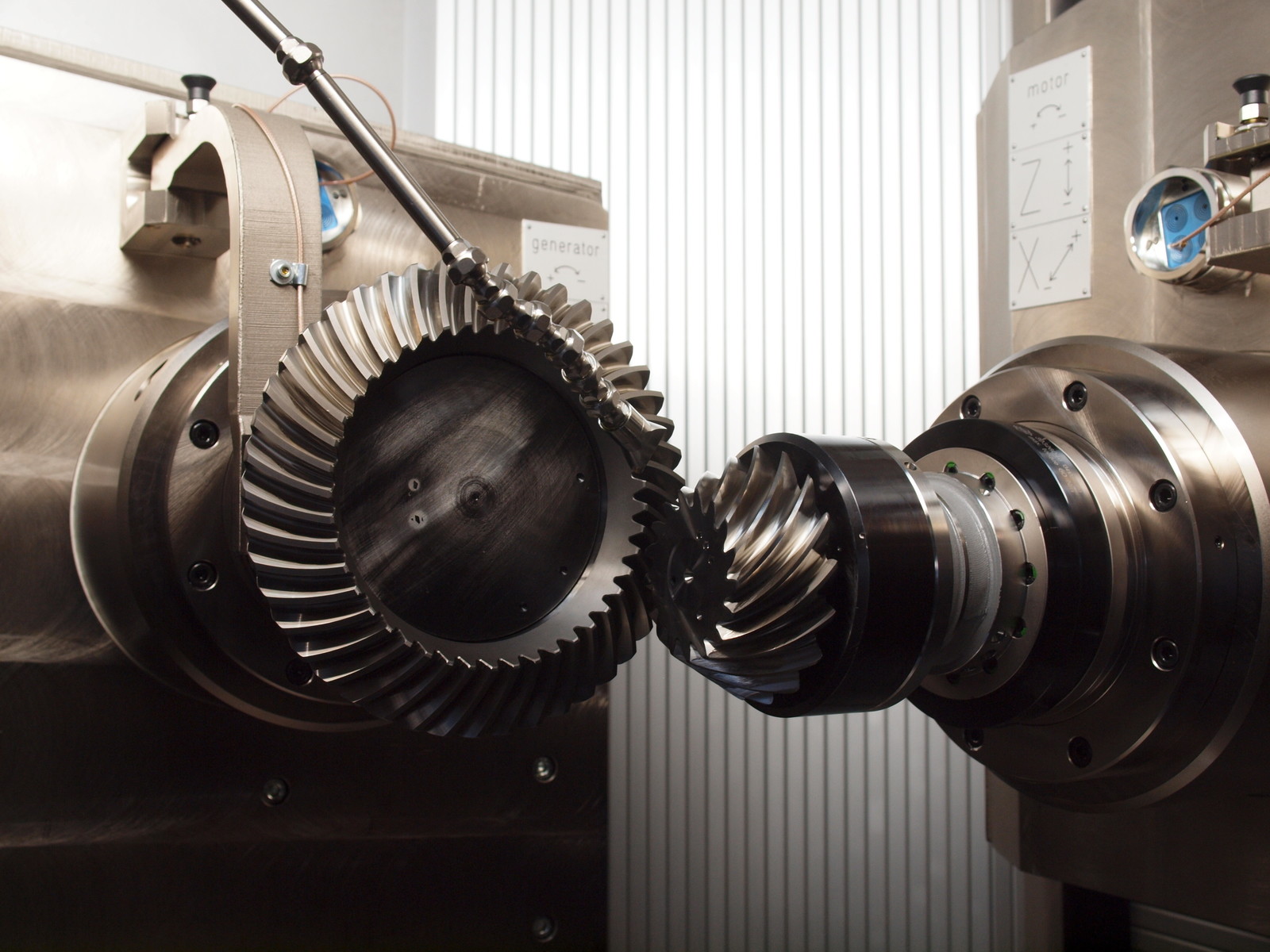

Unikalne w skali europejskiej stanowisko do badań zmęczeniowych przekładni stożkowych i hipoidalnych. Stanowisko umożliwia programowanie cykli badawczych, odwzorowujących rzeczywiste warunki pracy przekładni. Testy w warunkach laboratoryjnych pozwalają na wszechstronne przebadanie nowych konstrukcji pod względem ich nośności, emisji drgań i jakości pracy, a także bezpieczeństwa użytkowania, co jest szczególnie ważne w statkach powietrznych. Na stanowisku można prowadzić badania śladu współpracy zazębienia i dokładności kinematycznej przekładni pod obciążeniem, ustalać częstości drgań własnych elementów przekładni (analiza widmowa dźwięku) oraz wykonywać pomiary ugięcia u stopy zęba w trybie dynamicznym z użyciem systemu telemetrii. Pomiary właściwości użytkowych przekładni mogą być prowadzone w jej ustawieniu idealnym oraz z uwzględnieniem błędów montażowych i błędów wykonania korpusów, jakie mogą występować w praktyce. Cykle badawcze mogą być programowane indywidualnie, a pomiary momentu, mocy i innych parametrów dokonywane w sposób ciągły.
Dane techniczne:
- możliwość badania przekładni o średnicach kół talerzowych od 50 do 300 mm,
- obsługa kół badanych o modułach od 1,5 mm do 5 mm,
- obsługa przekładni o przełożeniach od ok. 1,0 do ok. 2,5,
- dopuszczalny ciężar przedmiotu: do 20kg,
- kąt osi badanych przekładni od 60° do 120°,
- prędkość obrotowa do 12000 obr/min,
- przeniesienie momentu max. 400 Nm przy 1000 – 4500 obr/min oraz max. 100 Nm przy 12000 obr/min,
- pomiar i zapis: momentu, mocy, emisji hałasu, temperatury oleju, przepływu oleju,
- funkcja testu jednostronnej współpracy przekładni i analizy widmowej dźwięku,
- system telemetrii do pomiaru naprężeń u podstawy zęba w trybie dynamicznym,
- badanie wytrzymałości na pitting oraz złamanie zmęczeniowe u podstawy zęba,
- wyposażenie w system pomiarowy do kontroli ustawionych wielkości związanych z kołami badanej przekładni (odległości montażowe zębnika i koła, kąt osi, przesunięcie hipoidalne),
- automatyczne wyłączenie stanowiska po przekroczeniu zadanych parametrów granicznych,
- oprogramowanie obsługujące stanowisko wraz z komputerem klasy PC,
- obserwacja pracy przekładni w świetle naturalnym i stroboskopowym.
