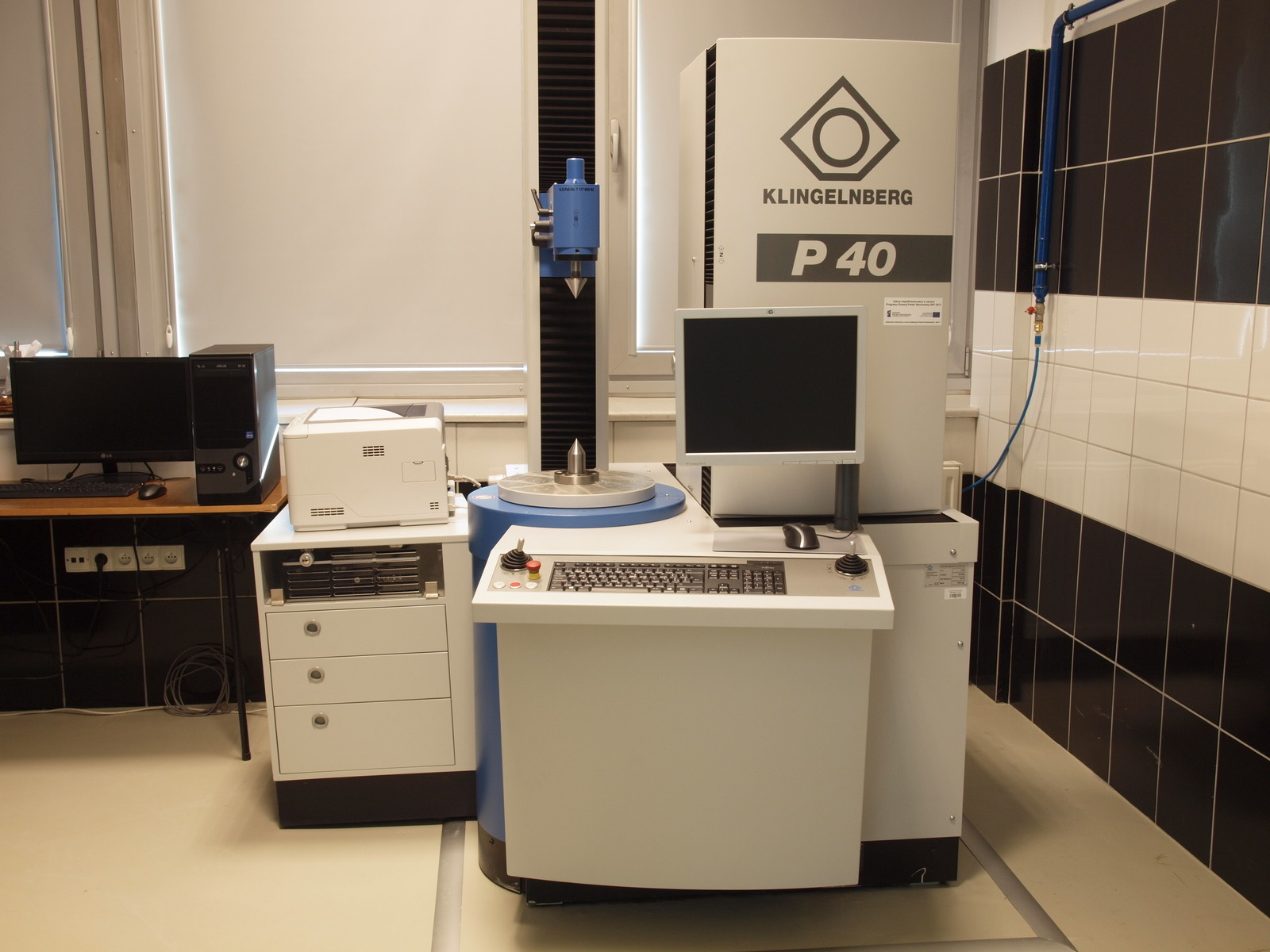

Współrzędnościowa maszyna pomiarowa Klingelnberg P40

red. Kamil Kucharski

Jedno z najbardziej nowoczesnych centrów pomiarowych, pracujące w cyklu zautomatyzowanym i przeznaczone do pomiarów kół zębatych i innych elementów maszynowych o wysokich dokładnościach wykonania. Centrum pomiarowe pracuje w sprzężeniu zwrotnym ze szlifierką, tj. na podstawie zmierzonej geometrii uzębienia generuje poprawki do ustawień szlifierki, automatycznie wprowadzane do programu sterującego nacinaniem kół. Dzięki temu konieczne jest tylko jedno próbne nacięcie koła do uruchomienia serii z gwarancją jej zgodności z założeniami konstrukcyjnymi. Zakupione oprogramowanie maszyny pomiarowej umożliwia pomiary kół zębatych walcowych, stożkowych oraz wałków, może być rozbudowane o kolejne moduły.

Dane techniczne

  1. pomiar uzębień kół zębatych walcowych, uzębień kół zębatych stożkowych i przedmiotów obrotowo-symetrycznych z możliwością rozbudowy o dalsze moduły programowe oraz wyposażenie (np. do pomiaru chropowatości),
  2. zakres mocowania przedmiotów HG<800mm,
  3. pionowy zakres pomiaru z możliwością pomiarów ciągłych (oś Z): Hz<550mm,
  4. poziomy zakres pomiaru z możliwością pomiarów ciągłych (oś X): ±115mm,
  5. moduł (w odniesieniu do kół walcowych): 0,5 - 15 mm,
  6. kąt pochylenia linii śrubowej koła zębatego: 0 - 90°,
  7. średnica mocowania i pomiarowa kół zębatych walcowych: do 400mm,
  8. dopuszczalny ciężar przedmiotu – do 300 kg,
  9. dopuszczalny moment bezwładności do 10 kg∙m2,
  10. pozycje rzeczywiste osi i głowicy pomiarowej K3D rejestrowane przez układy pomiarowe o wysokiej rozdzielczości (do <0,01μm),
  11. doprowadzenie głowicy pomiarowej do przedmiotu za pomocą bezpośrednich, bezluzowych napędów linowych i obrotowego,
  12. wyposażenie w układ kompensacji temperatury mierzonego przedmiotu,
  13. wysoka stabilność termiczna maszyny, dopuszczalna zmiana temperatury max. 2 ºC/h, dopuszczalna temperatura otoczenia min. od 15 do 35 ºC,
  14. obsługa norm DIN i AGMA.

Niepewność pomiaru:

uzębienie:

  • zarys wg VDI/VDE 2612: grupa I
  • linia zęba wg VDI/VDE 2612: grupa I
  • podziałka wg VDI/VDE 2613: grupa I

pomiary 3D:

  • pomiaru wzdłuż wg VDI/VDE 2617: U1 =1,8+L/250 μm
  • ruch obrotowy i w płaszczyźnie wg DIN 7184: <0,5 μm
